高性能计算交换机
Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交换机

Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交换机

适用于低延迟、高性能和不受任何限制的大规模IB结构的部署。

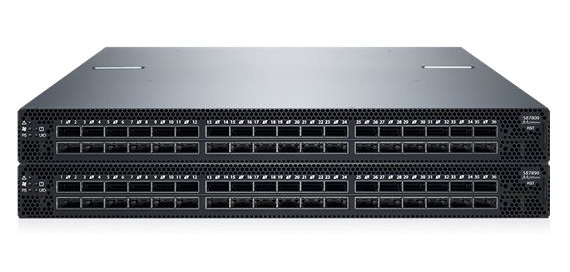

产品外观

产品特征



高性能服务器聚合和经济实惠的部署

Mellanox SB7800系列InfiniBand架顶式交换机可提供高性能、高端口密度和完善的结构管理解决方案。充分利用这些机会:

> 使得计算群集和融合数据中心运行多种规模的数据,同时还能降低运营成本和基础架构复杂性。
> 从一系列支持100 Gb/秒速度且具有36个无阻塞端口的经济实惠型Edge交换机中进行选择。

Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交换机是架顶式分支连接或构建小型到大型群集的理想选择。


通过静态和自适应路由实现高效率

SB7800交换机提供静态路由、自适应路由和先进的拥塞管理,可确保有效结构带宽并消除拥塞热点。它们经过了优化,可提供行业标准机架和领先的横向扩展计算解决方案。

Mellanox交换机使用行业标准InfiniBand技术提供可扩展结构,可为一些规模大且速度快的高性能计算系统和新一代数据中心提供支持。SB7800交换机可提供:

> 业界领先的性能、电力和密度
> 能耗和成本效益
> 快速、轻松的结构管理,适合群集和融合I/O应用程序



使用InfiniBand实现多个子网

Mellanox InfiniBand智能交换机设备的每个端口可提供高达100 Gb/s的全双向带宽,用户可借助该设备构建多个子网。


高性能解决方案与无错结构

SB7800和SB7890交换机系统提供7.2 Tb/秒的无阻塞带宽,端口延迟为90纳秒,并且价格非常合理。获得总共36个端口(每个端口100 Gb/秒),并构建可横向扩展到数百个节点的群集。

> InfiniBand交换机可提供高带宽、低延迟,以实现高服务器效率和应用程序工作效率,非常适合HPC应用程序。

> 通过共同设计SHArP技术,Mellanox智能交换机可实现网络内计算

> Mellanox Unified Fabric Manager (UFM)具有高可用性和可靠性,可确保良好的群集和数据中心性能。


Mellanox SB7800 — Switch-IB™ 2受管EDR交换机

SB7800通过共同设计可扩展分层聚合协议(SHArP)技术提供网络内计算,可帮助您实现具有高达7 Tb/秒受管无阻塞带宽和90纳秒端口延迟的高结构性能。SB7800为每个端口提供高达100 Gb/秒的全双向带宽,是高性能需求的理想选择,例如存储、数据库和GPGPU群集。SB7800通过静态路由、自适应路由和拥塞控制等功能实现高效计算。这些功能消除了拥塞热点,可确保实现有效的结构带宽。板载子网管理器最多可为2000个节点实现简单的开箱即用结构化启动,而MLNX-OS®软件可对固件、电源、端口和其他接口进行管理。


Mellanox SB7890 — Switch-IB™ 2 EDR交换机

SB7890通过共同设计可扩展分层聚合协议(SHArP)技术提供网络内计算,可帮助您实现具有最高7 Tb/秒无阻塞带宽和90纳秒端口延迟的高结构性能。SB7800的每个端口可提供最高100 Gb/秒的全双向带宽。它是存储、数据库和GPGPU群集的理想高性能选择。


支持高达100 Gb/秒数据速率的电缆和光纤

Mellanox电缆是一种经济实惠的解决方案,用于连接高带宽结构,可在整个网络中扩展Mellanox高性能InfiniBand和10/40/56/100 Gb/秒适配器的优势。


Mellanox铜缆

Mellanox无源铜缆连接可靠,并且不需要通过连接的网络设备供电。Mellanox有源铜缆厚度更薄,是该无源电缆的替代产品,各种长度一应俱全。


技术规格


Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交换机
特性 技术规格
机箱包含项 表格:
19"机架安装1U机箱
尺寸:
高:43.6毫米(1.7") x 宽:428毫米(16.85") x 深:685.8毫米(27")
重量:
11千克(24.2磅)
端口:36
链路速度:
高达7 Tb/秒(EDR)聚合数据吞吐量
接口类型:
QSFP28,无阻塞

Mellanox SB7800:
管理端口:
双100/1000以太网端口
基于DB9的RS232端口
USB端口
DHCP
熟悉的行业标准CLI
基于IPv6的管理
管理IP
SNMP v1、v2、v3
Web UI

Mellanox SB7890:
I2C (RJ45)
系统重置按钮
接头与布线 QSFP28接头
无源铜缆或有源光纤电缆
光纤模块
辐射/安全 Mellanox SB7800:
安全性:
CB
cTUVus
CE
CU
排放量:
CE
FCC
VCCI
ICES
RCM

Mellanox SB7890:
安全性:
美国/加拿大:cTUVus
欧盟:IEC60950
国际:CB
排放量:
美国:FCC,A类
加拿大:ICES,A类
欧盟:EN55022,A类
欧盟:EN55024,A类
欧盟:EN61000-3-2,A类
欧盟:EN61000-3-3,A类
日本:VCCI,A类
欧盟:IEC 60068-2-64:随机震动
欧盟:IEC 60068-2-29:撞击,类型I/II
欧盟:IEC 60068-2-32:跌落测试
工作环境条件 温度:
工作温度:0 ºC至45 ºC
非工作温度:-40 ºC至70 ºC


海拔高度:
工作海拔:-60至3200米


噪音:
ISO 7779
ETS 300 753


其他:
符合RoHS-6标准

Mellanox SB7800:
湿度:
工作湿度:10 %至85 %(无冷凝)
非工作湿度:10 %至90 %(无冷凝)


Mellanox SB7890:
湿度:
工作湿度:5 %至95 %
结构管理 Mellanox SB7800:
支持多达2000个节点结构的板载子网管理器
Unified Fabric Manager™ (UFM™)代理
指标 各端口状态LED:连接、活动
系统状态LED:系统、风扇、电源
端口错误LED
设备ID LED
性能 Mellanox SB7800:
1U交换机中36个EDR 100 Gb/秒端口
7 Tb/秒聚合交换机吞吐量
高达每秒70.2亿条消息
90纳秒交换机延迟
136 W典型功耗
集体卸载(SHArP)


Mellanox SB7890:
1U交换机中36个EDR 100 Gb/秒端口
7 Tb/秒聚合交换机吞吐量
90纳秒交换机延迟
136 W典型功耗
集体卸载(SHArP)
性能特性 Mellanox SB7800:
1+1冗余和热插拔电源
N+1冗余和热插拔风扇
80金牌+和能源之星认证的电源
双核x86 CPU


Mellanox SB7890:
1+1冗余和热插拔电源
N+1冗余和热插拔风扇
80金牌+和能源之星认证的电源
电源选项 ATIS加权功耗:136 W
最大功耗(4类):281 W
电力和冷却硬件 双冗余插槽
热插拔操作
输入范围:100 - 127 V交流电,200-240 V交流电
从前到后或从后到前散热选项
热插拔风扇单元

Mellanox SB7800:
频率:50-60 Hz,单相交流电,4.5 A、2.9 A

Mellanox SB7890:
频率:50-60 Hz,单相交流电
交换机属性 Mellanox SB7800:
符合IBTA 1.21和1.3
9条虚拟通道:8条数据虚拟通道 + 1条管理虚拟通道
256至4K字节MTU
自适应路由
IB路由器
4个48 K条目线性转发数据库


Mellanox SB7890:
符合IBTA 1.21和1.3
9条虚拟通道:8条数据虚拟通道 + 1条管理虚拟通道
256至4K字节MTU
自适应路由
拥塞控制
端口镜像
IB路由器
4个48 K条目线性转发数据库


电缆
特性 技术规格
符合行业标准的InfiniBand架构规格 IEEE 802.3 10GBASE-CX4
IEEE 802.3 10GBASE-SR和LR
IEEE 802.3ba 40 Gig以太网
10GSFP+铜缆
QSFP+ MSA SFF-8436
SFP+ MSA SFF-8431
全部在Mellanox适配器和交换机上进行生产测试
出色的信号完整性 • 优于10-15的误码率(BER)
低串扰
低插入损失
匹配的阻抗
安全闩锁装置
每端印有序列号
符合RoHS-6标准
1年保修


“以上数据和图片来源于厂商”
