下一代模块化交换机

尽可能满足当前数据中心工作负载的严苛连接需求，同时降低总体成本和网络管理复杂性。

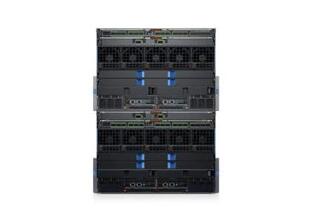

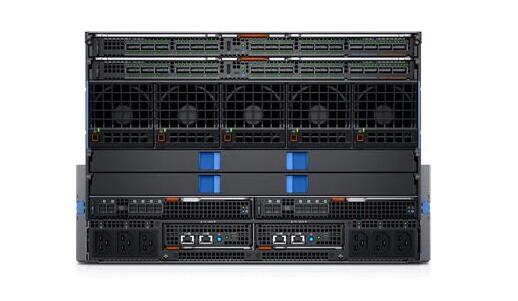

产品外观

产品特征




结构可扩展的架构

结构可扩展的多机箱架构，可根据您的特定需求进行扩展

> 使用25 GbE连接，跨多个机箱的结构扩展功能
> 跨结构的单个网络域，提供单一控制台
> SmartFabric服务提供强大的结构级自动化框架


开放式选择的优势

一系列硬件平台、操作系统和管理服务

> 多种独特的开放式网络模块化交换机可供选择
> 可选择Dell EMC OS10或某些第三方操作系统
> 多种利用基于标准的开放式自动化工具可供选择


性能极高的连接

在机箱内提供与服务器和存储平台的优化连接，以满足工作负载的严苛要求

> 机箱内的高性能25 GbE和32 G FC连接
> 整个机箱的高吞吐量和低延迟性能
> 连接数据中心分支/主干结构的多速率100 GbE上行链路

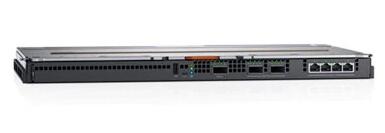

Dell EMC PowerEdge MX5108n以太网交换机

用于单机箱部署的入门级、高性能、低延迟以太网交换机

> 8个面向服务器的25 GbE端口、2个100 GbE上行链路端口、1个40 GbE端口和4个10 GBase-T端口
> 550 ns延迟、960 Gbps交换结构和720 Mpps转发容量
> 支持开放式网络、全交换和SmartFabric操作模式

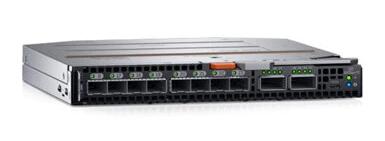

Dell EMC PowerEdge MX9116n结构交换引擎

高性能25 GbE结构交换机，以低总拥有成本提供高可扩展性

> 16个面向服务器的25 GbE端口、2个100 GbE上行链路端口、2个100 GbE端口、8个32 G FC 上行链路端口和12个200 GbE结构扩展端口
> 每个结构扩展端口在运行时可使用以下形式：2个100 GbE、2个40 GbE、8个25 GbE、8个10 GbE端口
> 400 ns延迟、6.4 Tbps交换结构和3.48 Bpps转发能力
> 支持开放式网络、全交换和SmartFabric操作模式

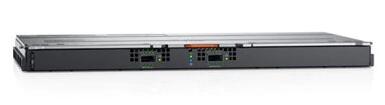

Dell EMC PowerEdge MX7116n结构扩展模块

低延迟结构扩展模块，用于在多机箱环境中高效地扩展结构带宽

> 16个面向服务器的25 GbE端口、2个逆向连接到FSE的200 GbE端口
> 无OS（在FSE上完成交换）、无超额预订且延迟低于~60 ns
> 通过FSE整合管理，显著降低总拥有成本


Dell EMC PowerEdge MXG610s光纤通道交换机

通过模块化机箱平台提供高性能、无阻塞FC交换机，用于要求严苛的全闪存存储环境

> 16个面向服务器的32 G FC服务器连接端口、8个32 G SFP FC端口和2个QSFP FC上行链路端口（每个QSFP使用4个32 G端口）
> 实现“按需购买”可扩展性和按需端口(PoD)许可，旨在提高灵活性和价值
> 与Brocade和Cisco光纤/控制器级交换机兼容


技术规格


Dell EMC PowerEdge MX交换机
特性	技术规格
端口属性	MX9116n： 16个25 GbE服务器连接端口 2个100 GbE上行链路端口 2个100 GbE/8x32G FC上行链路端口 12个结构扩展端口 MX7116n： 16个25 GbE服务器连接端口 12个结构扩展端口 MX5108n： 8个25 GbE服务器连接端口 2个100 GbE上行链路端口 1个40 GbE端口 4个10 GBase-T端口   MXG610s： 16个32 G FC服务器连接端口 8个32 G FC SFP+端口 8个32 G FC上行链路端口
性能	MX9116n： 4400 Mpps MX7116n： 无阻塞架构 MX5108n： 363 Mpps
路由	MX9116n & MX5108n： 完整的第2层/第3层交换和路由 MX7116n： 直通 MXG610s： 光纤通道
支持的标准	MX9116n & MX5108n： IEEE – 802.1、802.3 RFC – IP、IPv4、IPv6、RIP、OSPF、IS-IS、BGP、多播、安全性、数据中心桥接、网络管理
机箱包含项	Dell EMC PowerEdge MX7000机箱
管理	CLI；SNMP；REST API
安全性	是
多播	是
服务质量	是
VLAN	MX9116n & MX5108n： L2/L3 VXLAN
工作环境条件	工作温度：0 °C至45 °C（32 °F至113 °F） 工作湿度：10 %至85 %（相对湿度），无冷凝
Immunity	EN 300 386 V1.4.1：2008网络设备的EMC EN 55024：1988 + A1：2001 + A2：2003 EN 61000-3-2：谐波电流辐射 EN 61000-3-3：电压波动和闪变 EN 61000-4-2：ESD EN 61000-4-3：辐射抗干扰度 EN 61000-4-4：EFT EN 61000-4-5：电涌 EN 61000-4-6：低频传导抗干扰度
辐射/安全	安全性： UL/CSA 60950-L（第二版） EN 60950-1（第二版） IEC 60950-1（第二版），包括所有国家和地区间偏差和组间差异 EN 60825-1激光产品安全性第1部分：设备分类要求和用户指南 EN 60825-2激光产品安全性第2部分：光纤通信系统的安全性 FDA法规21 CFR 1040.10和1040.11 排放量： 澳大利亚/新西兰：ASNZS CISPR 22：2006，m A类 加拿大：ICES-003，第4期，A类 欧洲：EN 55022：2006+a1：2007（CISPR 22：2006），A类 日本：VCCI V3/2009，A类 RoHS 所有S系列组件均符合欧盟RoHS标准
其他交换	开放式网络
