实现更快的数据传输

利用Dell Networking MXL 10/40 GbE交换机，将虚拟化优势整合到M1000e刀片式服务器部署中，并将更多带宽应用到关键网络链路。


产品外观


产品特征


提高基础架构性能
利用基于标准的10/40 GbE连接，帮助确保高速支持每台物理服务器上所要运行的不断增长的虚拟机(VM)数量。

提高系统灵活性
通过部署聚合网络，帮助降低资本和运营成本，同时提高数据中心灵活性和利用率。

提高功能
借助可靠且功能丰富的Dell Networking操作系统，对网络功能和服务进行虚拟化、自动化和协调。

轻松运营，使您放心无忧
通过使用Dell 网络 MXL 10/40 GbE交换机来简化管理，帮助降低成本和复杂性。

针对未来，进行规划
帮助保护您的投资。利用行业标准和技术实现无缝集成，并提供满足未来需求的数据中心解决方案。

全球服务和支持
戴尔服务能让您更充分地利用IT与专业解决方案，帮助降低IT复杂性、减少成本，并避免效率低下。戴尔服务团队可以提供独特的功能，包括全面的数据迁移解决方案，从而帮助您从多个文件系统进行整合。戴尔会全面了解您的需求，并针对您的环境和组织目标设计解决方案，并利用成熟的交付方式、本地专业人员以及精深的领域专业知识，帮助您降低总拥有成本。

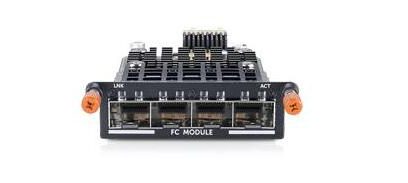

4端口FC Flex IO模块

> 2/4/8 Gb FC SFP+光纤
> 4个8 Gb FC端口，可提供高达每个模块32 Gb的FC流量（每个MXL的FC吞吐量高达64 Gb）
> NPIV代理网关(NPG)


4端口SFP+模块

> 1 GbE和10 GbE端口
> 10 GbE光纤和DAC铜线双轴电缆


4端口10GBASE-T模块

> 1 GbE和10 GbE端口
> 支持自动协商
> RJ45/Cat6a铜线

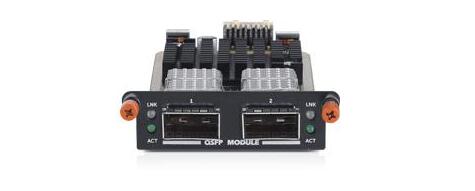

2端口QSFP+模块

> 2个40 GbE端口
> 使用分支电缆支持10 GbE


技术规格

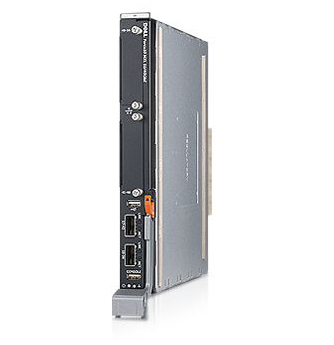

Dell Networking MXL 10/40 GbE刀片式交换机
特性	技术规格
可用性	802.1D桥接、STP；802.1s MSTP；802.1w RSTP；2338 VRRP
第3层路由	1058 RIPv1、2453 RIPv2、2154 MD5 (OSPF)、1587 NSSA (OSPF)、2328 OSPFv2、4222优先化和拥塞避免
VLAN	802.1Q VLAN标记、双VLAN标记、GVRP 802.3ac VLAN标记帧扩展 Dell Networking PVST+ 本地VLAN
数据中心桥接	IEEE 802.1Qbb基于优先级的流量控制(PFC) IEEE 802.1Qaz增强型传输选择(ETS) 数据中心桥接交换(DCBx) DCBx应用程序TLV（iSCSI、FCoE）
光纤通道	NPIV代理网关(NPG) 光纤通道端口类型：N 桥接至FC SAN 每台交换机最多8个FCoE_Map FCoE功能 本机FCoE转发 FCoE初始化协议(FIP) v1 FCoE中转（FIP侦听桥） FCoE到FC转发 动态FCoE到FC负载平衡
IEEE合规性	802.1AB LLDP  802.1p L2优先级划分 802.3ab千兆位以太网(1000BASE-T) 802.3ad符合LACP的链路聚合 802.3ae 10千兆位以太网(10GBASE-X) 802.3ba 40千兆位以太网  802.3u快速以太网(100BASE-TX) 802.3x流量控制 802.3z千兆位以太网(1000BASE-X) ANSI/TIA-1057 LLDP-MED MTU 12K字节
通用IPv4协议	768 UDP、791 IPv4、792 ICMP、793 TCP、826 ARP、1027代理ARP、1035 DNS（客户端）、1042以太网传输、1191路径MTU发现、 1305 NTPv3、1519 CIDR、1542 BOOTP（中继）、1812路由器、 1858 IP片段筛选、2131 DHCP（中继）、3021 31位前缀、 3046 DHCP选项82、3069专用VLAN、3128极小数据段攻击防护
存储设备	DCB、DCBx、iSCSI、FIP侦听
开放式自动化	裸机配置
机箱包含项	适用于M1000e刀片机箱的单宽I/O模块 采用动态主交换机选择的环形堆叠拓扑
工作环境条件	电源：100 – 240 V交流电，50/60 Hz 最大 散热输出：955.36 BTU/小时 最大 电流消耗（每个系统）：100/120 VAC时为2 A，200/240 VAC时为1 A 最大 功耗：123 W  ISO 7779 A加权声压级： 23 °C (73.4 °F)时为59.6 dBA 工作温度：0 °C至40 °C（32 °F至104 °F） 工作湿度：相对湿度10 %至85 %；无冷凝 最大 非工作条件限制： 存放温度：-40 °C至70 °C（–40 °F至158 °F） 存放湿度：5 %至95 %（相对湿度），无冷凝
性能	MAC地址数：128K IPv4路由数：16,000 交换机结构容量：1.28 Tbps（全双工） 转发容量：960 Mpps 链路聚合：128个LAG组，每组最多16个成员 每端口队列数：4个队列 VLAN数：4094 线速第2层交换：所有协议，包括IPv4 线速第3层路由：IPv4 ACL数：2K入口，1K出口 数据包缓冲区内存：9 MB CPU内存：2 GB
堆栈	堆栈单位：最多6个MXL（仅使用40 GbE端口） 堆栈带宽：最高320 Gbps（使用2个40 GbE环） 堆栈拓扑：环形和菊花链 虚拟链路中继(VLT)：mVLT和VLT上L2/L3
IEEE合规性	802.1AB LLDP 802.1p L2优先级划分 802.3ab千兆位以太网(1000Base-T) 802.3ad符合LACP的链路聚合 802.3ae 10 GbE (10GBase-X) 802.3ba 40 GbE（40GBase-SR4、40GBase-CR4）（光纤端口） 802.3u快速以太网(100Base-TX) 802.3x流量控制 802.3z千兆位以太网(1000Base-X) ANSI/TIA-1057 LLDP-MED MTU 12 KB
端口属性	4个可选的FlexIO插件模块，可以灵活选择介质： 2端口QSFP+模块（采用4x10 GbE分支模式） 4端口SFP+ 10 GbE模块 4端口10 GBase-T 10 GbE铜缆模块（1/10 GB，每IOA仅支持1个此类型的模块） 4端口光纤通道模块（2/4/8 G） 1个USB (Type A)端口，用于存储 1个USB (Type A)端口，用于控制台/管理
法规	UL/CSA 60950-1（第二版） EN 60950-1（第二版） IEC 60950-1（第二版），包括所有  国家间偏差和团体间差异 EN 60825-1激光产品安全性第1部分：  设备分类要求和  用户指南，光纤通信  系统 FDA法规21 CFR 1040.10和1040.11 辐射  澳大利亚/新西兰：AS/NZS CISPR 22: 2006，  A类 加拿大：ICES-003，第4期，A类 欧洲：EN 55022: 2006 + A1: 2007  (CISPR 22: 2006)，A类 日本：VCCI V3/2009，A类 美国：FCC CFR 47第15部分，B子部分(2009)，  A类 EN 300 386 V1.4.1：针对网络设备的  2008 EMC EN 55024：1998 + A1：2001 + A2：2003 EN 61000-3-2：谐波电流辐射 EN 61000-3-3：电压波动和  闪变 EN 61000-4-2：ESD EN 61000-4-3：辐射抗干扰度 EN 61000-4-4：EFT EN 61000-4-5：电涌 EN 61000-4-6：低频传导  抗干扰度 所有组件都符合RoHS标准 产品安全、 EMC 和环境数据表（英文版） 戴尔法规合规性主页（英文版） 戴尔和环境
支持的标准	MIB支持 1155 SMIv1 1156 互联网MIB 1157 SNMPv1 1212简明MIB定义 1215 SNMP陷阱 1493网桥MIB 1850 OSPFv2 MIB 1901基于社区的SNMPv2 2011 IP MIB 2012 TCP MIB 2013 UDP MIB 2096 IP转发表MIB 2570 SNMPv3 2571管理框架 2572消息处理与  分发 2575 SNMPv3 VACM 2576 SNMPv1/v2/v3共存 2578 SMIv2 2579 SMIv2文本惯例 2580 SMIv2一致性声明 2618 RADIUS验证MIB 2665类以太网接口MIB 2674扩展网桥MIB 2787 VRRP MIB 2819 RMON MIB（组1、2、3、9） 2863接口MIB 3273 RMON大容量MIB 3416 SNMPv2 3418 SNMP MIB 3434 RMON大容量报警MIB ANSI/TIA-1057 LLDP-MED MIB IEEE 802.1AB LLDP MIB IEEE 802.1AB LLDP DOT1 MIB IEEE 802.1AB LLDP DOT3 MIB sFlow.org sFlowv5 Dell Networking -IF-EXTENSION-MIB Dell Networking -LINKAGG-MIB Dell Networking -COPY-CONFIG-MIB Dell Networking -MON-MIB Dell Networking -PRODUCTS-MIB Dell Networking -MS-CHASSIS-MIB Dell Networking -SMI Dell Networking -SYSTEM-COMPONEN-MIB Dell Networking -TC-MIB Dell Networking -TRAP-ALARM-MIB Dell Networking -FIPSNOOPING-MIB Dell Networking -DCB-MIB LLDP-EXT-DOT1-DCBX-MIB IEEE 8021-PFC-MIB DELLl_ITA.REC_1_1.MIB F10-JUMPSTART-MIB Dell Networking -MSTP-MIB
安全性	854 Telnet、959 FTP、1321 MD5、1350 TFTP、2474差异化服务、 2856 RADIUS、3164系统日志

“以上数据和图片来源于厂商”
